Ürün Özellikleri
Son derece yüksek başlangıç geçirgenliği ve maksimum geçirgenlik
Supermalloy'un temel avantajı, nikel-demir-molibden sisteminin hassas bileşim kontrolünde yatmaktadır. Yaklaşık %79 nikel ve %5 molibden içeren alaşım, eş zamanlı olarak manyeto-kristalin anizotropi sabitini (K₁) ve manyetostriksiyon katsayısını (λ) sıfıra yakın hale getirir. Yüksek-sıcaklıktaki hidrojen tavlama işlemi (1300 derecede saf hidrojen atmosferinde işlem) ile birleştirildiğinde, başlangıç geçirgenliği (μᵢ) 50.000–150.000'e ulaşabilir ve maksimum geçirgenliği (μₘₐₓ) 600.000–1.200.000 kadar yüksek olabilir, bu da onu şu anda en yüksek geçirgenliğe sahip yumuşak manyetik malzeme haline getirir mevcut, sıradan permal alaşımları çok aşıyor (μᵢ yaklaşık 10.000–30.000). Bu özellik, çok zayıf manyetik alanlar altında bile son derece yüksek akı tepkisi elde edilmesini sağlar.
Son derece düşük koersivite ve histerezis kaybı
Yüksek saflığı ve optimize edilmiş kristal dokusu sayesinde Supermalloy son derece düşük koersivite sergiler (Hc 1,2 A/m'den az veya ona eşit), bu da minimum histerezis döngü alanı sağlar ve sıradan permalloylara kıyasla önemli ölçüde daha düşük histerezis kayıpları sağlar. Alternatif manyetik alanlarda mükemmel çekirdek kaybı performansı göstererek, darbe transformatörleri, manyetik amplifikatörler ve zayıf-sinyal akım transformatörleri gibi sinyal doğruluğu ve verimliliği konusunda katı gereksinimleri olan uygulamalar için özellikle uygun hale getirir. Sıradan permalloylarla karşılaştırıldığında Supermalloy, frekansın ve darbe süresinin üç kat daha yüksek olduğu koşullar altında kararlı bir şekilde çalışabilir.
Daha Yüksek Direnç ve Girdap Akımı Kaybı Kontrolü
Supermalloy'un direnci yaklaşık 0,60 μΩ·m (60 μΩ·cm) olup, sıradan permalloylarınkinden önemli ölçüde daha yüksektir (yaklaşık 45–55 μΩ·cm). Molibdenin eklenmesi, alaşımın direncini etkili bir şekilde artırır, girdap akımı kayıplarını azaltır ve orta- ve yüksek-frekans uygulamalarında üstün çekirdek verimliliği sağlar. Bu özellik, onu yüksek-frekans transformatörleri, radar sistemleri ve havacılık güç kaynakları (400Hz) gibi verimlilik ve sıcaklık artışına ilişkin katı gereksinimleri olan senaryolar için uygun hale getirir.
İyi işleme ve şekillendirme özellikleri
Supermalloy, mükemmel sıcak ve soğuk işlenebilirlik sergileyerek, son derece ince şeritler (kalınlığı 0,05 mm'nin altında) ve ayrıca çeşitli şekillerde şeritler, çubuklar ve teller halinde haddelenmesine olanak tanır. Sünekliği çoğu kırılgan yumuşak ferrit manyetik malzemeninkini aşıyor ve bu da onu karmaşık lamine çekirdekler, manyetik kalkanlar ve hassas damgalanmış parçaların üretimi için uygun hale getiriyor. Son tavlama, işleme gerilimlerini ortadan kaldırarak, geçirgenliği geri kazandırarak ve zorlayıcılığı azaltarak manyetik özellikleri optimize eder. Geleneksel işleme (tornalama, frezeleme, delme, taşlama) kullanılabilir, ancak son bitirme işleminin taşlama veya elektrik deşarjlı işleme (EDM) kullanılması tavsiye edilir.
Teknik Özellikler
Kimyasal Bileşim
|
Öğe |
Standart Gereksinimler |
Notlar |
|
Ni |
79.0 - 81.0% |
Yüksek manyetik geçirgenliği ve düşük manyetik kristalin anizotropiyi belirleyen çekirdek elemanlar |
|
Ay |
4.8 - 5.2% |
Direnci artırın, Ni₃Fe'nin uzun-aralıklı dönüşümünü bastırın ve ısıl işlemi basitleştirin |
|
Fe |
Kalan miktar (%14–16) |
Akış yoğunluğu ve maliyet-etkinliği sağlayan matris öğeleri |
|
Mn |
%0,50'den az veya buna eşit |
Manyetik özellikleri ve saflığı sağlamak için kesinlikle kontrol edin |
|
Si |
%0,35'ten az veya buna eşit |
Deoksidasyon maddesi, sıkı bir şekilde kontrol edilir |
|
C |
%0,02'den az veya buna eşit |
Karbürlerin manyetik özelliklere zarar vermesini önlemek için kesinlikle kontrol edin |
Fiziksel Özellikler
|
Mülk |
Değer/Aralık |
Test Koşulları |
|
Yoğunluk |
≈ 8,70 g/cm³ |
Oda Sıcaklığı (20 derece) |
|
Curie sıcaklığı |
≈ 400 derece |
- |
|
Doygunluk manyetik akı yoğunluğu (Bs) |
≈ 0.78 T |
Oda Sıcaklığı |
|
Zorlayıcı Kuvvet (Hc) |
1,2 A/m'den az veya buna eşit |
Tavlanmış durum |
|
Başlangıç Geçirgenliği (μᵢ) |
50,000 – 150,000 |
Tavlanmış durum |
|
Maksimum geçirgenlik (μₘₐₓ) |
600,000 – 1,200,000 |
Tavlanmış durum |
|
Direnç |
≈ 0.60 μΩ·m |
Oda Sıcaklığı |
|
Elastik modül (Young modülü) |
≈ 200 GPa |
Oda Sıcaklığı |
Mekanik Özellikler (Tavlanmış Durum, Tipik Değerler)
|
Mülk |
Tipik Değer |
Şartname |
|
Çekme Dayanımı |
≈ 550 MPa |
ASTM A753 Alaşım 4 |
|
Verim Gücü (%0,2 Dengeleme) |
≈ 340 MPa |
ASTM A753 |
|
Uzama |
%40'tan büyük veya eşit |
- |
|
Sertlik |
≈ 80–95 HRB |
- |
Manyetik Özellikler (Tavlanmış Durum, Tipik Değerler)
|
Performans |
Sayı |
Test koşulları |
|
Başlangıç Geçirgenliği (μᵢ) |
50,000 – 150,000 |
Tavlanmış durum, zayıf manyetik alan |
|
Maksimum geçirgenlik (μₘₐₓ) |
600,000 – 1,200,000 |
Tavlanmış durum |
|
Doygunluk manyetik akı yoğunluğu (Bs) |
≈ 0.78 T |
Oda Sıcaklığı |
|
Zorlayıcı Kuvvet (Hc) |
1,2 A/m'den az veya buna eşit |
Tavlanmış durum |
Yüksek-sıcaklık performansı
Supermalloy'un Curie sıcaklığı yaklaşık 400 derecedir. Oda sıcaklığından 100 dereceye kadar sıcaklık aralığında geçirgenliği sıcaklıkla çok az değişir, bu da onu hassas cihazlar ve zayıf manyetik alan algılama ortamları için uygun kılar. Ancak 100 derecenin üzerindeki sürekli çalışma koşulları altında geçirgenliğin önemli ölçüde zayıflama göstereceğini ve yüksek-sıcaklıktaki manyetik uygulamalar için uygun olmadığını unutmayın.
Antioksidan özellikleri:
Süpermalloy normal atmosferik ortamlarda iyi antioksidan özellikler sergiler. Uzun süre nemli veya aşındırıcı ortamlara maruz kalındığında pas önleme işlemi veya yüzey kaplama koruması yapılması önerilir.
Organizasyonel İstikrar:
Isıl işlemi optimize ederek (1300 derecede hidrojen tavlaması ve ardından 600-300 dereceden kontrollü soğutma), Supermalloy'un tane yapısı tutarlı manyetik özellikler sağlamak için hassas bir şekilde kontrol edilebilir. Isıl işlem süreci nihai manyetik performansı doğrudan etkiler ve sıkı bir şekilde kontrol edilmelidir.
Uygulanabilir Medya:
1. Geleneksel Atmosfer Ortamı
2. Elektrik Yalıtım Ortamı
3. Hassas Alet Yağı
4. Kuru Gaz Ortamı
Not: Supermalloy, metal yumuşak manyetik alaşımdır ve güçlü asitler ve güçlü alkaliler gibi aşındırıcı sıvı ortamları için uygun değildir. Uzun süre nemli ortamlara maruz kalındığında pas önleme işlemi yapılması tavsiye edilir.
Supermalloy son derece yüksek manyetik geçirgenlik, zayıf sinyal tespiti ve yüksek hassasiyet gerektiren uygulamalar için özel olarak tasarlanmıştır. Aşağıdaki alanlar için önerilir:
Uygulama Alanları
-
Yüksek-hassasiyetli manyetik koruma: Hassas aletler, elektron mikroskopları, kuantum sensörleri, MRI mıknatısları ve zayıf manyetik alan ölçüm odaları için manyetik koruma. Son derece yüksek başlangıç geçirgenliği, çok zayıf manyetik alanlarda (jeomanyetik seviyeler) bile harici manyetik alan girişiminin etkili bir şekilde korunmasını sağlar.
-
Darbe ve sinyal transformatörleri: Darbe transformatörleri, geniş bant transformatörleri, izolasyon transformatörleri, yüksek-doğruluklu ses transformatörleri ve akım transformatörleri. Son derece yüksek manyetik geçirgenliği ve ultra-düşük histerezis kaybı, yüksek-doğrulukta sinyal iletimine olanak tanır.
-
Manyetik amplifikatörler ve modülatörler: Ultra-hassas manyetik amplifikatörler, manyetik modülatörler, DC akım sensörleri (DCCT) ve fluxgate sensör çekirdekleri. Düşük koersivite ve düşük kayıp özellikleri, zayıf sinyallerin amplifikasyonunu ve tespitini kolaylaştırır.
-
Hassas dönüştürücüler ve ölçüm cihazları: Hassas akım ve gerilim dönüştürücüler, standart köprüler ve hassas güç ölçerler. Son derece yüksek başlangıç geçirgenliği, düşük akı yoğunluklarında doğrusal yanıt sağlar.
-
Bilimsel araştırma ve hassas cihazlar: Parçacık dedektörleri için manyetik koruma, atom saatleri, süper iletken kuantum girişim cihazları (SQUID'ler), spektrometre manyetik devreleri ve elektromanyetik dengeler.
-
Telekomünikasyon ve radyo mühendisliği: Yüksek-frekans filtre indüktörleri, geniş bant eşleştirme transformatörleri, taşıyıcı iletişim transformatörleri ve telefon hattı transformatörleri.
-
Tıbbi ekipman: Biyomanyetik ölçümler için manyetik koruma, manyetokardiyografi (MCG) koruması ve manyetoensefalografi (MEG) koruması.
Teslimat ve Özelleştirme
Proje gereksinimlerinize mükemmel şekilde uyan Supermalloy malzemeleri almanızı sağlamak için esnek ve güvenilir tedarik zinciri çözümleri sunuyoruz.
|
Biçim |

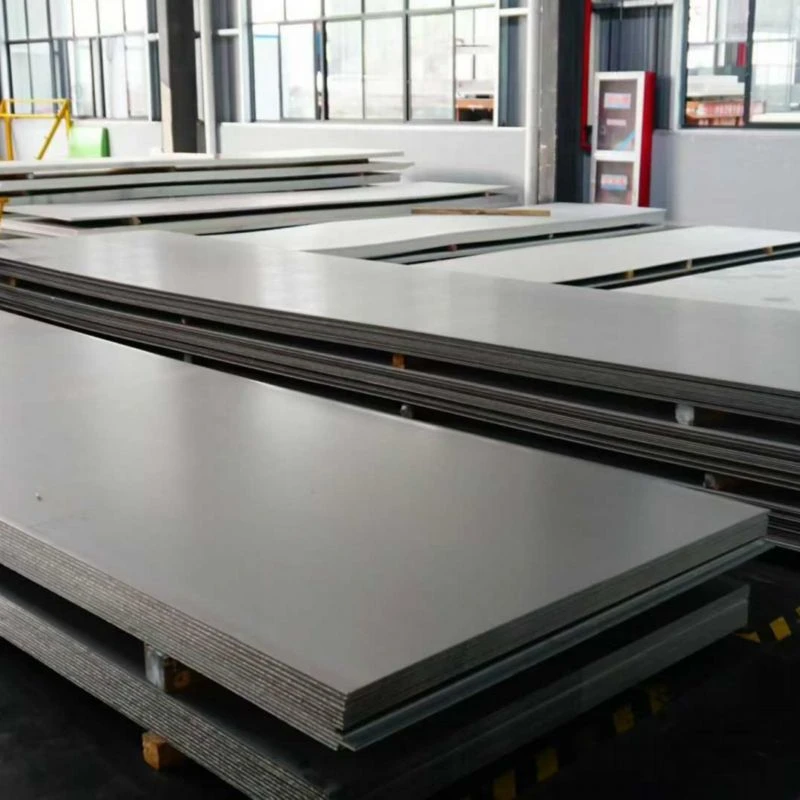

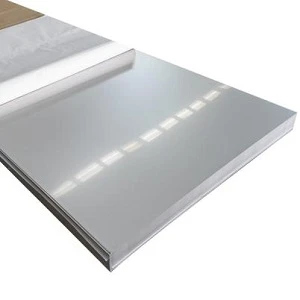

 Levha/Levha
|

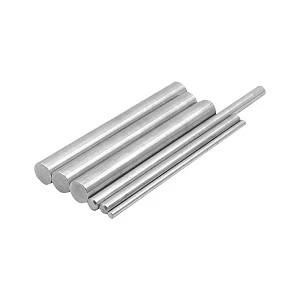

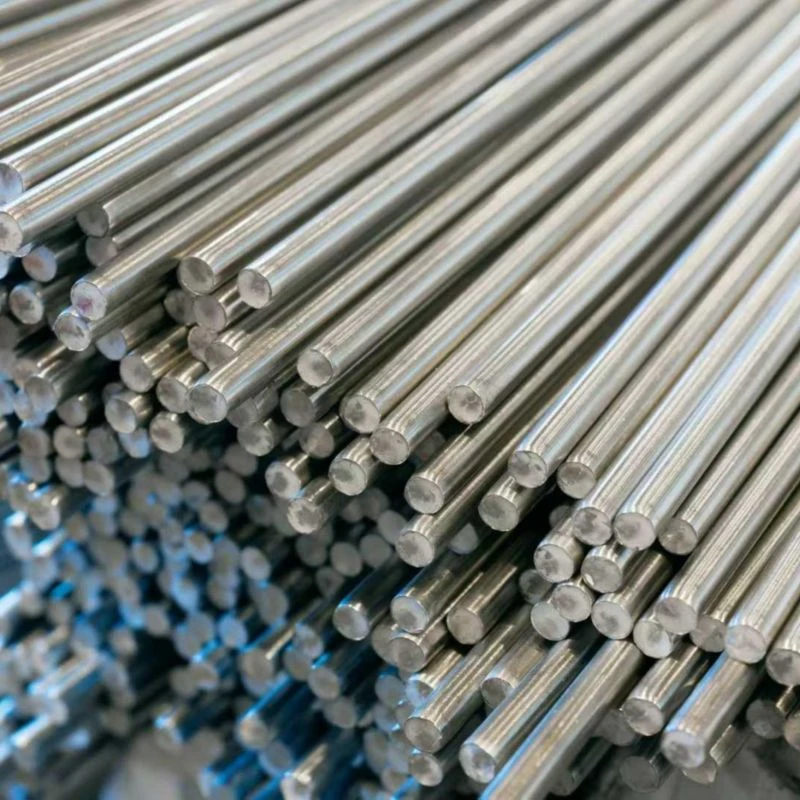

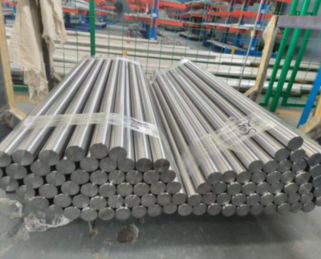

 Çubuk/Çubuk
|

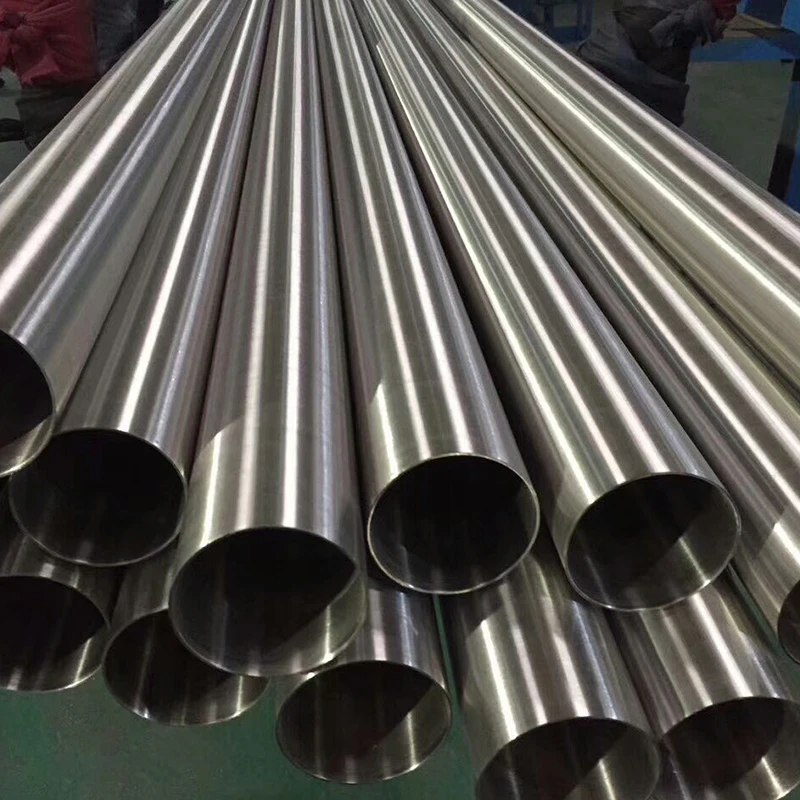

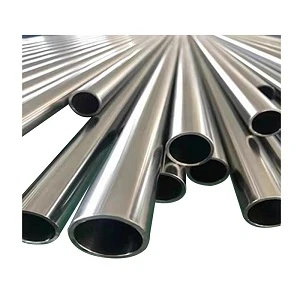

 Boru / Tüp
|

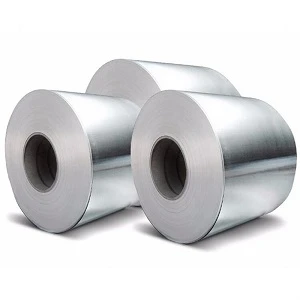

 Şerit/Levha Bobin
|

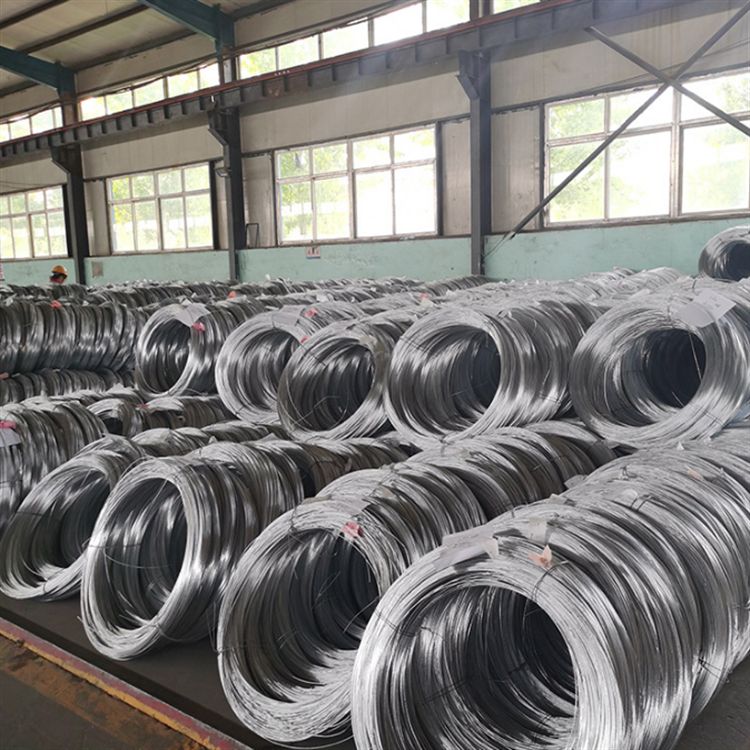

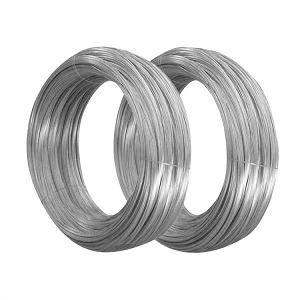

 Tel / Filmaşin
|
|---|---|---|---|---|---|
|
Geleneksel Seri |
Kalınlık: 0.5 - 100 mm |
Çap Φ6-500mm |
Dış çap Φ10-300mm |
Kalınlık: 0,1 – 3,0 mm |
Çap Φ0,5-10mm |
|
Özelleştirme Yeteneği |
Özel kalın/ince yuvarlanan, ultra-geniş plakalar; özel yüzey işlemi, sabit-uzunlukta kesim |
Büyük-boyutlu dövme çubuklar (Φ800 mm'ye kadar), özel-şekilli çubuklar ve çeşitli ısıl işlem koşulları |
Büyük-çaplı, kalın-duvarlı borular, özel alaşım bileşimi; Boru ucu işleme (eğim verme, sabit uzunluk) |
Farklı sertlik koşulları, özel ısıl işlemler (stabilizasyon işlemi, tane boyutu kontrolü), asitle-yıkanmış yüzeyler, elektrolitik parlatma, kaplamalar veya özel koruyucu filmler |
Özel yüzey işleme, hassas çizim |
Neden Bizi Seçmelisiniz? - Güvenilir Mühendislik Teknolojisi. Güvenilir Teslimat.
Biz sadece bir tedarikçi değiliz, aynı zamanda Çin'de sizin için güvenilir bir malzeme ortağıyız.
Dikey Entegre Üretim
10+ otomatik hatlı (8,000+ ton/yıl) 20.000㎡ tesise sahip olun. -Şirket içi takımlama ve kalıp merkezi, hızlı özelleştirme ve etkili maliyet kontrolü sağlar - aracıya gerek kalmaz.

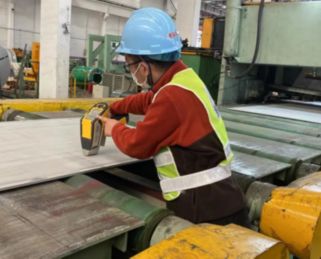

Her Aşamada Sıkı Kalite Kontrolü
Üretim boyunca önemli kalite kontrol kontrol noktalarında tam izlenebilirlik. 100% ASTM/ASME, EN ve GB standartlarıyla uyumludur. Her gönderide malzeme test raporları mevcuttur.

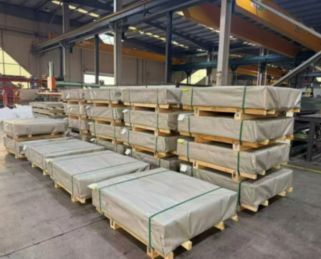

Güvenilir Teslimat ve İhracat Paketleme
10+ yıldır Avrupa'ya, Kuzey Amerika'ya, Güneydoğu Asya'ya ve Orta Doğu'ya su geçirmezlik ve paslanmaya karşı korumayla ihracat yapmak-esnek nakliye seçenekleriyle birleşerek güvenli ve zamanında varış-sağlar.
Seri Üretim Öncesi Numune Doğrulaması
Kalite doğrulaması için ücretsiz numuneler sağlıyoruz ve yalnızca onaylandıktan sonra toplu sipariş vermenize olanak sağlıyoruz. Doğru boyut ölçümü ve şeffaf üretim ile numuneden seri üretime kadar tutarlılığı sağlıyoruz.
SSS
S: Supermalloy'un temel avantajları nelerdir?
S: Supermalloy'un ne tür bir ısıl işlemine ihtiyacı var?
S: Maksimum çalışma sıcaklığı nedir?
S: Supermalloy ile sıradan Permalloy arasındaki fark nedir?
